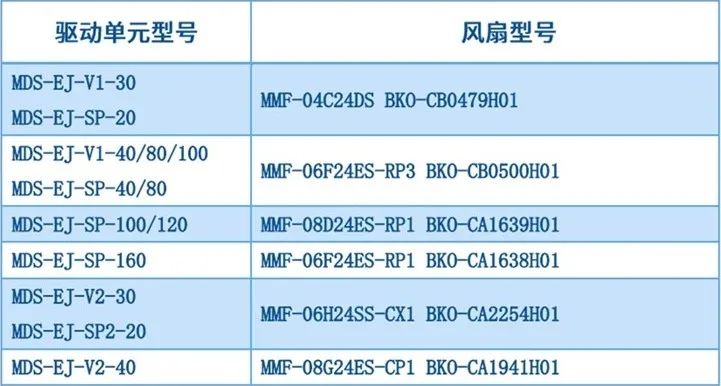

表1

注：

※在 MDS-EJ-V1-10/15  驱动器中没有风扇。

2.MDS-EJ系列驱动器风扇更换方法：

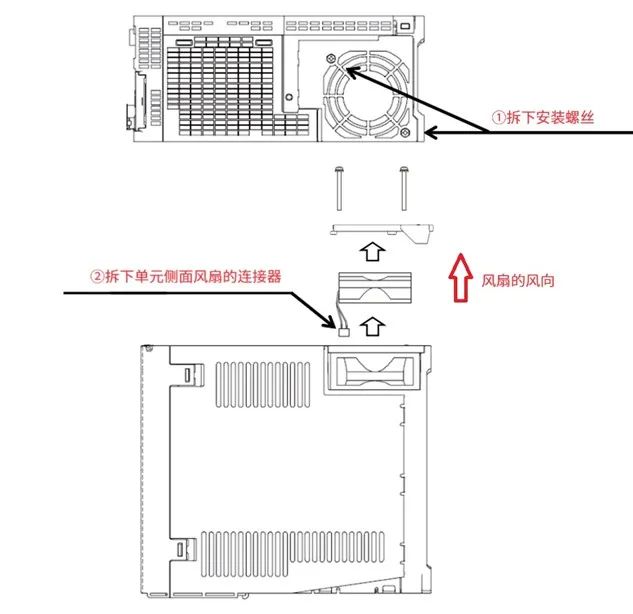

2.1 MDS-EJ-V1-30/40/80/100、MDS-EJ-SP-20/40/80驱动器风扇更换方法

图1

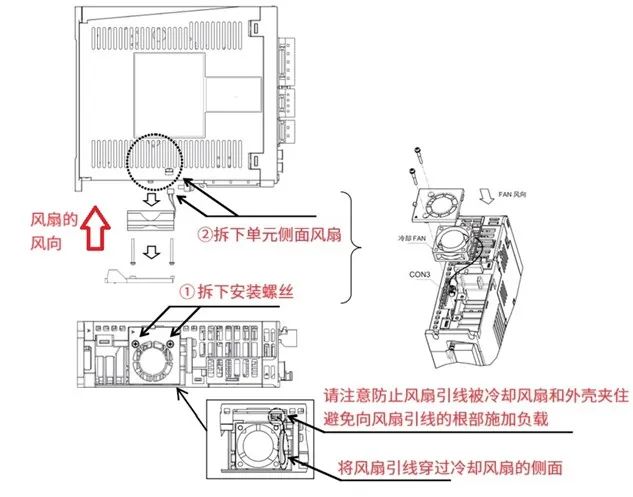

2.2 MDS-EJ-SP-100/120 驱动器风扇更换方法

图2

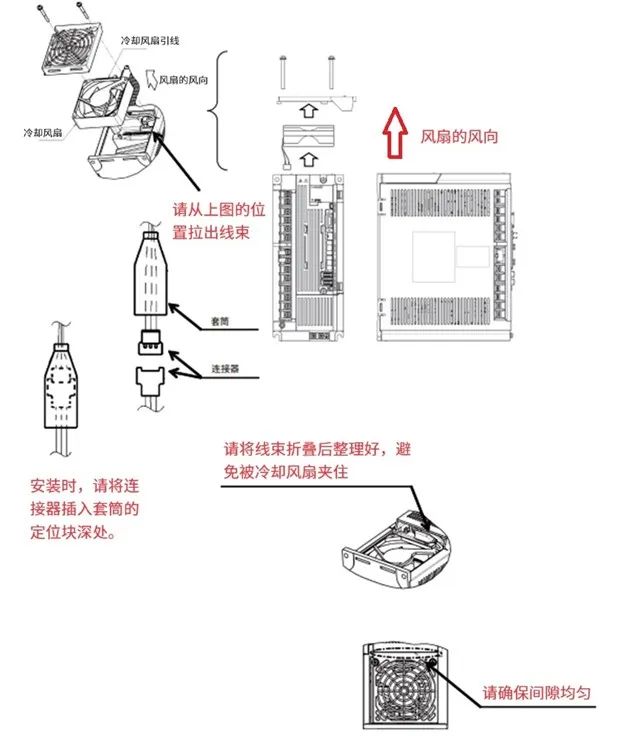

2.3 MDS-EJ-SP-160 驱动器风扇更换方法

图3

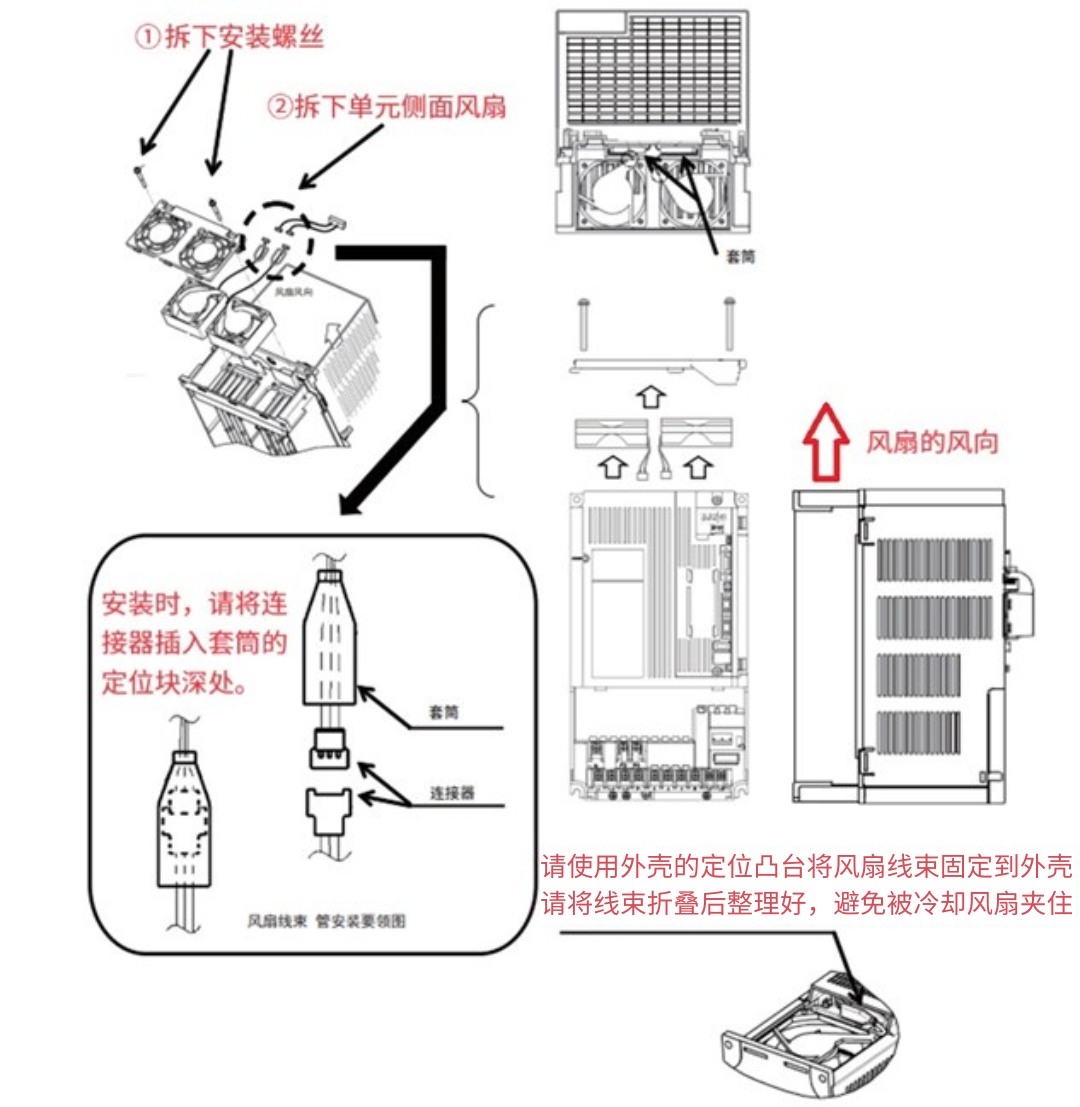

2.4 MDS-EJ-V2-30/40、MDS-EJ-SP2-20驱动器风扇更换方法

图4

MDS-E系列驱动器

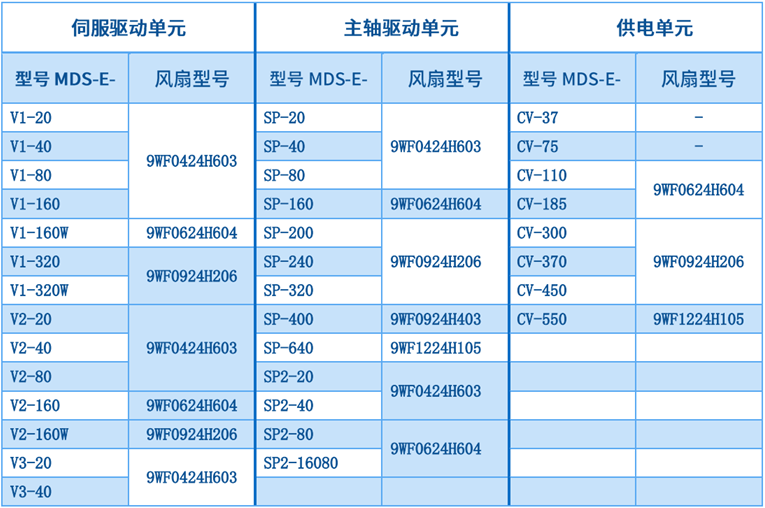

表2

注：

※使用 2 个冷却风扇的 E/EH 系列驱动单元在紧急停止或报警时，将会停止其中一个风扇 ( 上下安装时为上侧的风扇，左右安装时为任一个风扇 )，执行节电动作。

解除紧急停止后，若停止的风扇再次启动，并非异常问题。

2.MDS-E系列驱动器风扇更换方法：

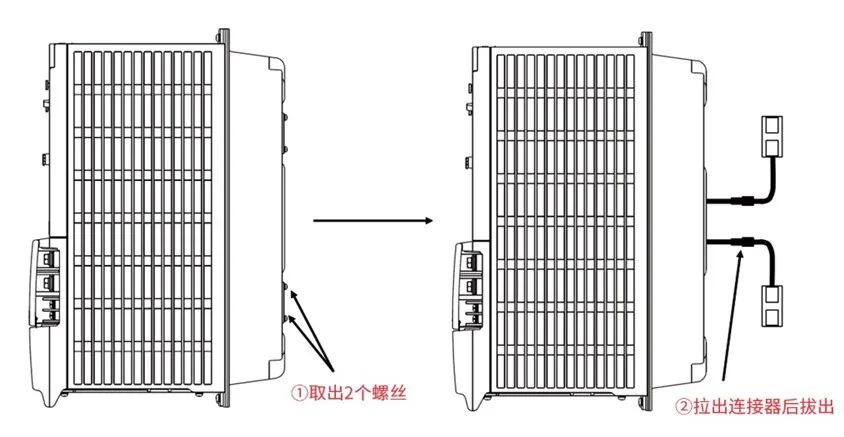

①.关闭机床主电源，在供电单元的CHARGE灯熄灭后，拆下驱动单元。

②.拆下驱动单元背面的风扇保护罩，取出2个风扇安装螺丝。

③.取出风扇电源线。

④.拔出连接插头，更换风扇。

图5

MDS-EM系列驱动器

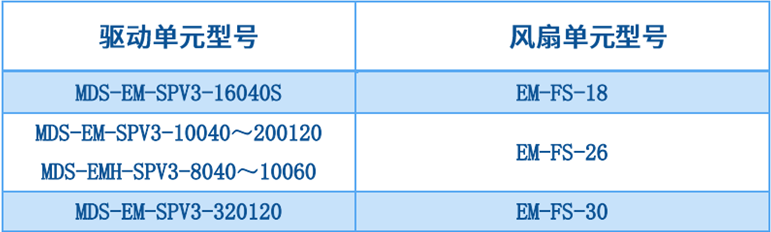

表3

2.MDS-EM系列驱动器风扇更换方法：

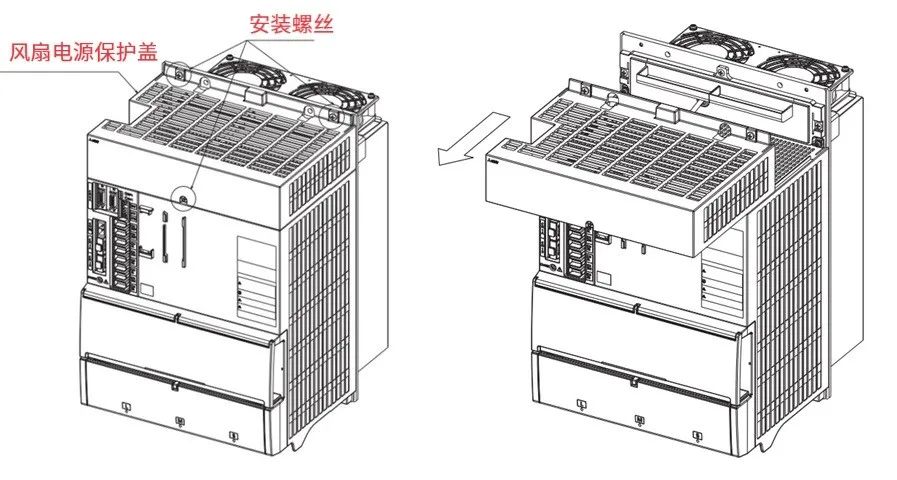

①.拆下驱动器单元上部风扇单元保护盖的安装螺丝，拆下风扇单元保护盖。

图6

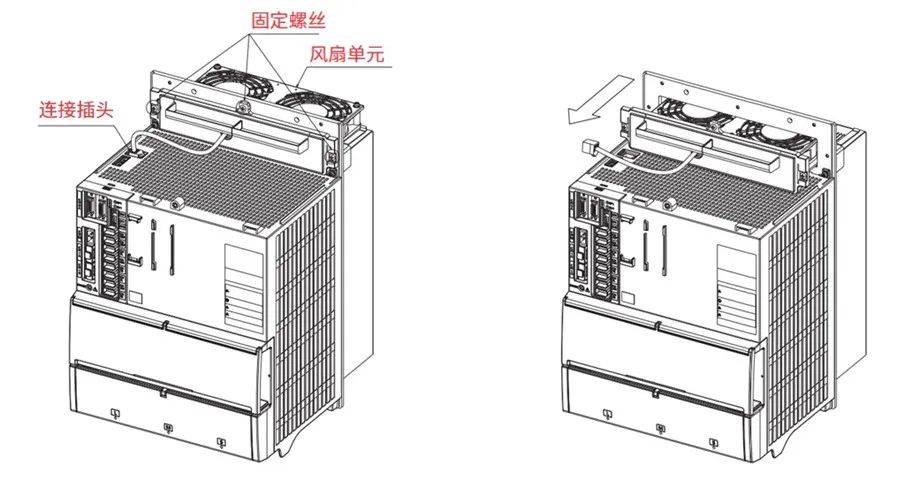

②.拆下风扇单元的固定螺丝，拔出上部的连接插头，将风扇拉出。

图7

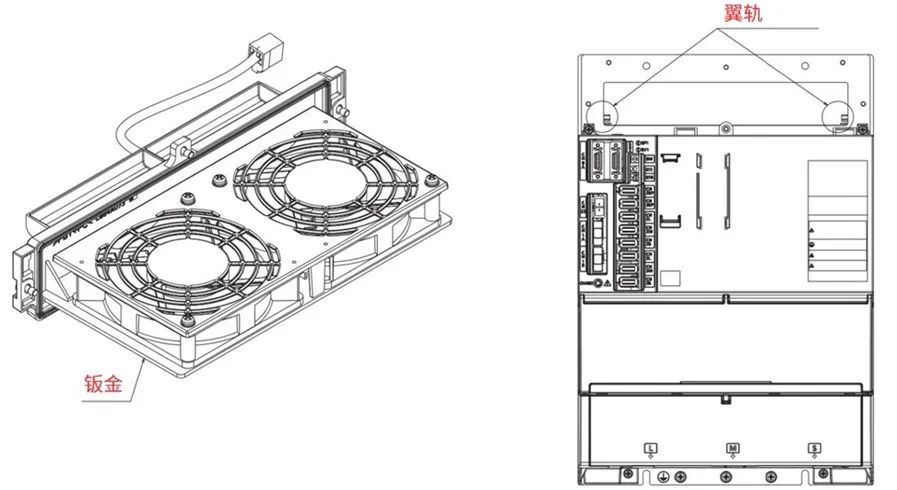

③.安装风扇时，将风扇单元的钣金插入翼轨后进行安装。

图8

三菱电机CNC售后服务
