整套M8数控系统包括诸多部品，其中包括系统控制器、I/O单元、驱动器、电机等等。各个部品都有自己的型号，一般来说型号都标记在部品外壳白色铭牌上（个别部品使用其他颜色）。
部品的型号既可以表示该部品的种类，又可以体现其基本规格。本篇内容将在系统、驱动器、伺服电机、主轴电机四个品类中挑选一些常见的型号进行说明，带大家了解一下型号的具体含义。
系统类
一、铭牌及型号的位置

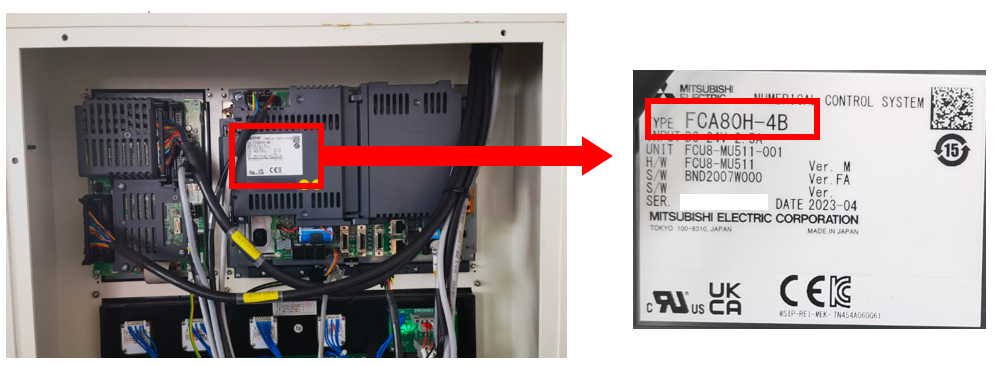

系统的型号位于系统控制器外壳的白色铭牌上，M80系统为一体型系统，控制器一般安装在液晶屏后方，M800系统为分体型系统，控制器一般安装在机床配电柜中。以最常见的M80系统为例，如图1所示，在控制器的白色铭牌上，红色方框标注处即为系统的型号。
通过图1的信息我们知道，这台系统的型号为FCA80H-4B，那么这些数字和字母具体有什么含义呢？我们请看下方图表。
驱动器类
一、铭牌及型号的位置

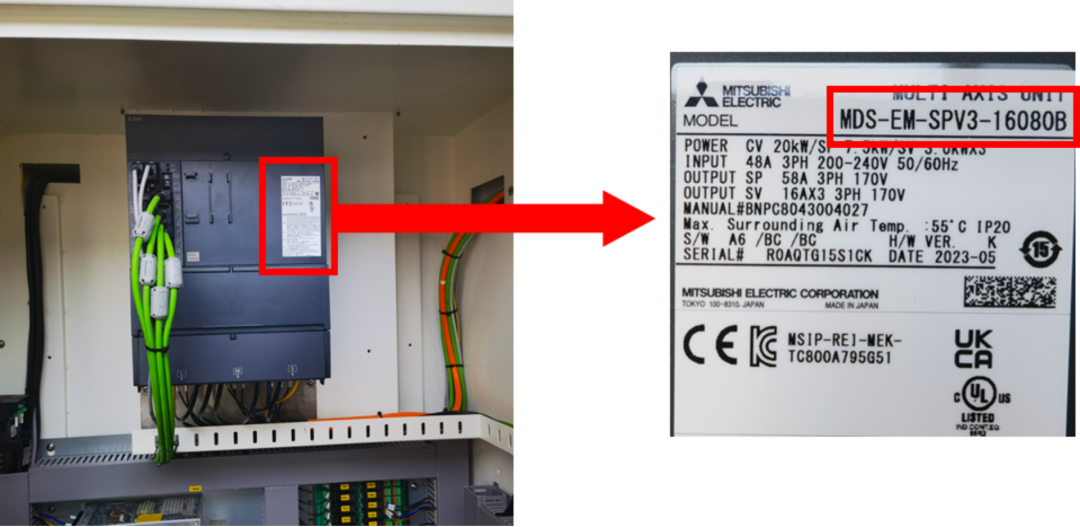

驱动器的型号位于驱动器外壳的白色铭牌上（EJ系列驱动器为黑色铭牌），驱动器一般安装在机床配电柜中，以最常见的EM系列一体型驱动器为例，如图2所示，在驱动器的白色铭牌上，红色方框标注处即为驱动器的型号。
图2
二、型号的含义

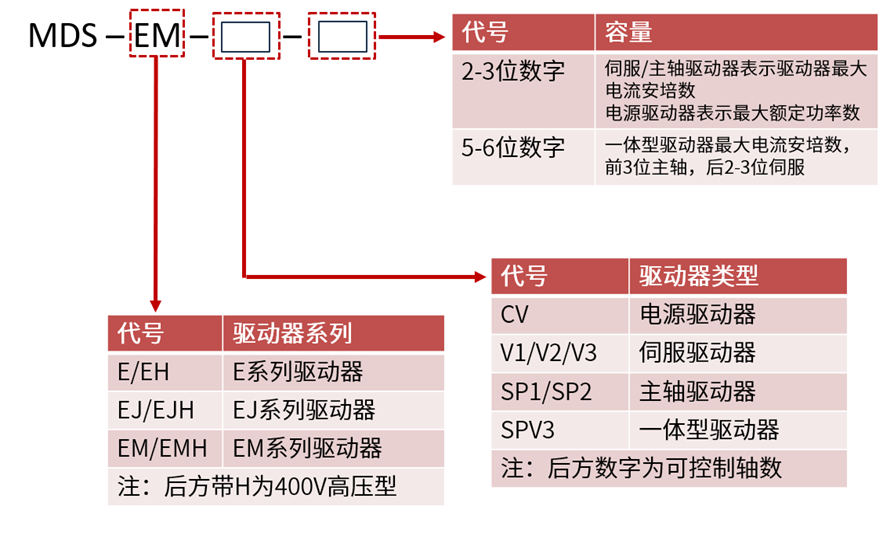

通过图2的信息我们知道，这台驱动器的型号为MDS-EM-SPV3-16080B，那么这些数字和字母具体有什么含义呢？我们请看下方图表。
表二
当我们通过上方图表了解了型号含义之后，图2中的驱动器MDS-EM-SPV3-16080B就是一台EM系列一体型驱动器，其中主轴最大电流160A，三个伺服轴单轴最大电流80A。
伺服电机类
一、铭牌及型号的位置
伺服电机的型号一般位于电机外壳侧方的白色铭牌上，M8数控系统使用HG系列伺服电机，如图3所示，在电机侧方的白色铭牌上，红色方框标注处即为伺服电机的型号。
图3
二、型号的含义
通过图3的信息我们知道，这台伺服电机的型号为HG354BS，那么这些数字和字母具体有什么含义呢？我们请看下方图表。
表三
当我们通过上方图表了解了型号含义之后，图3中的伺服电机HG354BS就是一台HG系列电机，其额定输出3.5KW，最高转速3500r/min，带电磁制动器，轴端为直型。
主轴电机类
一、铭牌及型号的位置

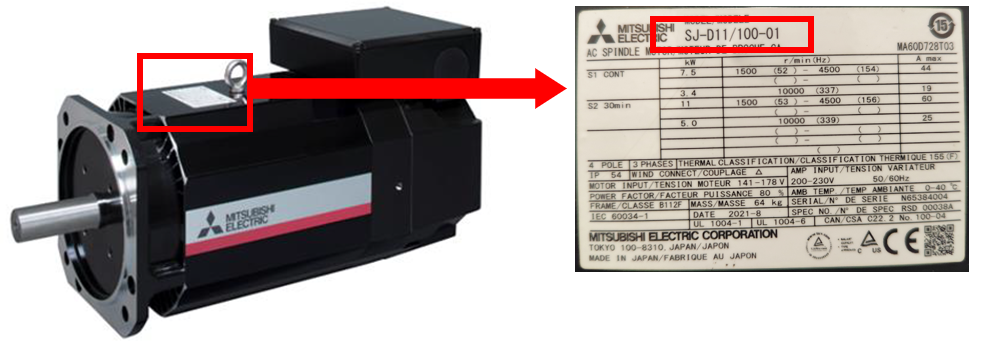

主轴电机的型号一般位于电机外壳正上方的白色铭牌上（个别电机使用红色铭牌），以最常见的D系列主轴电机为例，如图4所示，在电机正上方的白色铭牌上，红色方框标注处即为主轴电机的型号。
图4
二、型号的含义
通过图4的信息我们知道，这台主轴电机的型号为SJ-D11/100-01，那么这些数字和字母具体有什么含义呢？我们请看下方图表。
表四
当我们通过上方图表了解了型号含义之后，图4中的主轴电机SJ-D11/100-01就是一台D系列主轴电机，其额定输出为11KW，最高转速10000r/min。
总结
通过本篇文章的内容，我们可以了解到M8系统常见部品型号的含义。现在，当我们通过铭牌找到部品型号时，我们会从这些数字和字母中读出一些部品的基本规格信息，为我们日常设备使用及维护带来帮助。
